輔助軟體 RCX-Studio 2020　規格

RCX3系列控制器用配套輔助軟體。為YAMAHA機器人的使用，提供從裝置的啟動到保養等支援。

軟體基本規格

RCX-Studio 2020 Basic、RCX-Studio 2020 Pro、RCX-Studio 2020 CL等軟體，均可從WEB網站下載。

會員網

產品名稱	RCX-Studio 2020 Basic	RCX-Studio 2020 Pro	RCX-Studio 2020 CL
型號^※１	KCX-M4990-41 (V3.4.0～)	KCX-M4990-51 (V3.4.0～)	KCX-M4990-60
授權管理	USB金鑰（藍色外殼）^※2	USB金鑰（紫色外殼）	USB金鑰（藍色外殼）或授權認證
支援語言	日文、英文、中文		中文
OS^※3	Microsoft Windows 7 SP1(32/64bit)、8.1(32/64bit)、10(32/64bit)、11
執行環境	.NET Framework 4.5 以上
CPU	建議使用：Intel Core i5 2GHz以上，最小：Intel Celeron 2GHz以上，停用3D模擬器時：Intel Core2 Duo 2GHz以上
記憶體	推薦：8GB以上，最小：4GB以上，禁用3D模擬器時：1GB以上
硬碟空間	RCX-Studio 2020的安裝位置，應留出1G以上的剩餘空間
通訊連接埠	通信纜線：序列通訊連接埠、乙太網埠或USB埠
其他	專用通信纜線（D-Sub用或USB用）乙太網纜線（類別5以上） USB埠：1個連接埠（U盾用）
可使用的控制器	RCX340/RCX341^※4/RCX320
可使用的機器人	可連接RCX340/RCX341^※4/RCX320的YAMAHA機器人

※3：: Windows 7、Windows 8.1、Windows 10、及Windows 11是美國Microsoft Corporation在美國或其他國家的註冊商標或商標。
此外，本書中記載的公司名稱、產品名稱，係各公司的註冊商標或商標。

RCX-Studio 2020用通信纜線。
請從USB連接用、D-Sub連接用中選擇。

型號	USB型（5m）	KBG-M538F-00
型號	D-Sub型 9Pin-9Pin（5m）	KAS-M538F-10

會員網

購買 RCX-Studio 2020 時，可選擇 USB 金鑰版（Basic／Pro）或認證授權版（Basic／Pro／CL）。
若未插入 USB 金鑰，或尚未完成授權認證，軟體部分功能將受到限制，詳細限制如下所示。

功能		未插入 USB 金鑰未完成授權認證	RCX-Studio 2020 Basic USB金鑰（藍色外殼）	RCX-Studio 2020 Pro USB金鑰（紫色外殼）	RCX-Studio 2020 CL USB金鑰（藍色外殼）或授權認證
透過與實機的資料傳輸進行備份／復原		○	○	○	○
線上模式下的控制器操作		×	○	○	○
檔案儲存		×	○	○	○
即時追蹤		△（不可儲存資料）	○	○	○
週期時間計算機		△（僅啟動，不可計算）	○	○	○
iVY2編輯器		△（僅啟動，不可連接）	○	○	○
資料比較工具		△（不可儲存變更）	○	○	○
3D模擬器功能		△（不可截圖）	○	○	○
自訂視窗		○	○	○	○
程式範本		△（不可輸出檔案）	○	○	○
讀取CAD檔案	STL、OBJ、VRML	○	○	○	○
讀取CAD檔案	STEP	×	×	○	×
CAD to Point轉換		×	×	○	×

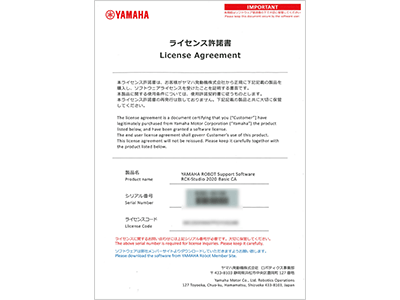

新發售的「認證授權版」軟體，可在不使用專用 USB 金鑰的情況下，享有與 USB 金鑰版相同的規格與功能。

「RCX‑Studio 2020 代碼授權版」基本規格
產品名稱	RCX-Studio 2020 Basic CA		RCX-Studio 2020 Pro CA		RCX-Studio 2020 CL
產品名稱	無附 CD‑ROM	附有 CD‑ROM^※1	無附 CD‑ROM	附有 CD‑ROM^※1	RCX-Studio 2020 CL
型號	KCX-M4990-70KCX-M4990-E0KCX-M4990-80KCX-M4990-F0				KCX-M4990-60
支援語言	日文、英文、中文				中文
OS ^※2	Microsoft Windows 10(32/64bit)、11				Win 7 SP1/8.1/10（32/64bit）、11
執行環境	.NET Framework 4.5 以上				同左
CPU	建議使用：Intel Core i5 2GHz以上，最小：Intel Celeron 2GHz以上，停用3D模擬器時：Intel Core2 Duo 2GHz以上				同左
記憶體	推薦：8GB以上，最小：4GB以上，禁用3D模擬器時：1GB以上				同左
硬碟空間	RCX-Studio 2020的安裝位置，應留出1G以上的剩餘空間				同左
通訊連接埠	通信纜線：序列通訊連接埠、乙太網埠或USB埠				同左
其他	專用通信纜線（D-Sub用或USB用）乙太網纜線（類別5以上）搭载 TPM：版本 1.2 以上				專用通信纜線（D-Sub用或USB用）乙太網纜線（類別5以上） USB埠：1個連接埠（U盾用）
可使用的控制器	RCX340/RCX341※3/RCX320				同左
可使用的機器人	可連接RCX340/RCX341^※3/RCX320的YAMAHA機器人				同左
